干貨值得收藏│指針式指示表入門

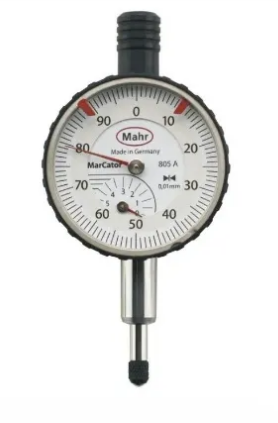

指針式指示表也被稱為機械指示表、百分表/千分表、比較儀或指示器 —— 被廣泛用作測量長度尺寸的基本量具。指示表本身是無法單獨使用的，需要固定在底座或支架上，以便主軸保持相對固定的基準位置。
操作人員將主軸抬起，把標準器或者0位參考面放置在測頭下方，調整表頭指針至0刻度線，完成標定，接著可以對零件進行測量和讀數。如果零件長度與標準器數值不同，操作人員會看到指示器刻度盤上的偏差。
凸耳蓋有多種類型：水平式凸耳蓋和垂直式凸耳蓋、居中和非居中凸耳、圓柱安裝柄凸耳蓋、滑動調節型后蓋和螺紋連接凸耳蓋等等。
這種安裝方式的優點使它更容易調整裝夾的高度。但這種方法也有缺點。因為夾持柄和主軸之間的間隙非常小，如果夾持位置壓力過大或者夾持方式不恰當，會導致軸套變形導致主軸移動卡死或者有滯塞的感覺。因此夾持力度不可過大，且需要用抱夾的方式進行裝夾。為了方便歸零操作，表圈和表盤被設計成可以旋轉，旋轉表盤，使指針對準表盤“0”刻度即為標定完成。
在指示表的頂部可以安裝一個提升杠桿來提升主軸。此位置也允許用戶手動上下移動主軸，以檢驗指示表的重復和穩定性。

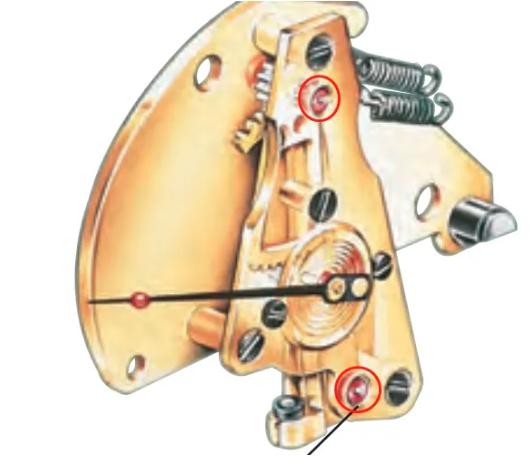

每當用戶松開升降杠桿，主軸彈簧回到原位或撞擊工件時，彈簧驅動的主軸就會對齒輪機構和軸承造成磨損。磨損量取決于指示器的范圍及其結構。因此，齒輪系統必須設計得足夠堅固，以抵抗這些重復的沖擊。
為確保指示表工作正常，在收到時應進行檢查，使用時應定期檢查，以確保其功能符合設計要求。主要檢查項目包括長程和短程精度、遲滯、重復和測量力。
此外，操作人員在每次測量前應進行以下檢查:
• 確保主軸在其整個范圍內平穩移動。
• 檢查測頭螺紋擰緊不滑動。
• 通過在相同的位置測量同一零件多次來檢查表盤讀數的重復性。
